Пропускная способность: 6 куб. м/час
Максимальный напор: 39 м
Потребляемая мощность: 750 Вт
Вес насоса: 14 кг
КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА НАСОСОВ PEDROLLO СЕРИИ 2CP:
Подача насоса до 400 л/мин. (24 м3/ч)
Напор насоса до 112 м
Манометрическая высота всасывания насоса до 7 м
Температура жидкости до +90°C (+40°C для насосов серии 2CPX)
Максимальная тепература окружающей среды +40°С
ОПИСАНИЕ НАСОСОВ PEDROLLO СЕРИИ 2CP:
Насосам данной серии характерны: высокий кпд, бесшумность функционирования, широкие и устойчивые кривые, пригодность использования в режиме длительных и высоких нагрузок в быту, в сельском хозяйстве и в промышленности.
ПРИНЦИП РАБОТЫ НАСОСА:

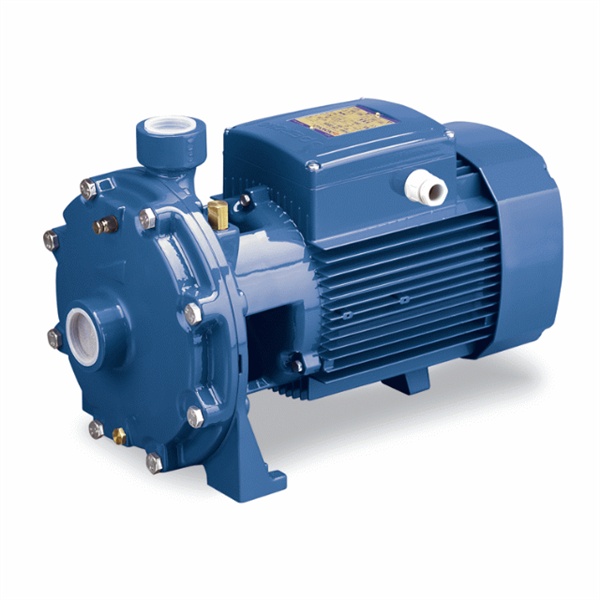

Серия 2СР включает в себя ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА С ДВУМЯ РАБОЧИМИ КОЛЕСАМИ, установленными одно против другого, функционирующими последовательно.
Первое рабочее колесо находится прямо напротив всасывающего патрубка, размещенного на всасывающем корпусе насоса; второе рабочее колесо, расположенное противоположно первому, помещено в нагнетательном корпусе. Структура рабочего колеса обеспечивает при минимальных гидравлических потерях, радиальное движение жидкости по направлению от центра к периферии, в процессе которого лопасти, имеющиеся внутри канала рабочего колеса, передают энергию накачиваемой жидкости как в виде давления, так и в виде увеличения скорости потока. На выходе из первого рабочего колеса жидкость устремляется в спираль всасывающего корпуса насоса и через соединительную часть поступает на всасывание второго колеса, от которого получает последующий прирост энергии. На выходе из второго рабочего колеса жидкость устремляется в спираль нагнетательного корпуса центробежного насоса, которая, совместно с коническим диффузором, обеспечивает преобразование части кинетической энергии в энергию напора.
Противоположно установленные два рабочих колеса на одном и том же ведущем валу, обеспечивают равновесие осевых гидравлических импульсов, позволяя тем самым избежать перегрузок подшипников двигателя.
ОБЛАСТЬ ПРИМЕНЕНИЯ И УСТАНОВКА НАСОСОВ PEDROLLO СЕРИИ 2CP:
Насосы данной серии рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей.
Высокие показатели кпд, возможность использования в режиме длительных перегрузок, а также, значительная пригодность к самым разнообразным областям применения, даже в аномальных условиях - делают обязательный выбор в пользу этих насосов, в тех случаях, когда требуются высокие показатели напора, которые едва ли могут быть достигнуты при использовании насосов с одним рабочим колесом. Благодаря их надежности и бесшумности, простоте в эксплуатации и отсутствии необходимости в техническом обслуживании, насосы серии 2СР могут с успехом применяться в быту и в промышленности, в частности, для автоматической подачи воды совместно с резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов и садов, для компенсации давления в сети водоснабжения, для питания котлов и систем охлаждения, в системах противопожарной безопасности.
Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия.
КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ НАСОСОВ PEDROLLO СЕРИИ 2CP:
ВЕДУЩИЙ ВАЛ НАСОСА: нержавеющая сталь EN 10088-3 - 1.4104.
МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ НАСОСА: керамика - графит - NBR.
ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА: насосы соединены с электродвигателем PEDROLLO соответствующей мощности. Двигатель высокопроизводительный (класса EFF1 для мощности от 4 до 7.5 кВт), бесшумный, закрытого типа с наружной вентиляцией, предназначен для работы в постоянном режиме.
Насос серии 2CPm: однофазный 230 В - 50 Гц с конденсатором и тепловой защитой, встроенной в обмотку.
Насос серии 2CP: трехфазный 230/400 В - 50 Гц до 4 кВт. 400/690 В - 50 Гц от 5.5 до 7.5 кВт.
ИЗОЛЯЦИЯ НАСОСА: класс F.
СТЕПЕНЬ ЗАЩИТЫ НАСОСА: IP 44.
Насос серии 2CP 25/130N
КОРПУС НАСОСА: чугун, патрубки с резьбой ISO 228/1.
КРЫШКА КОРПУСА НАСОСА: нержавеющая сталь AISI 304.
РАБОЧИЕ КОЛЕСА НАСОСА: нержавеющая сталь AISI 304, радиальное колесо центробежного типа.
Другие насосы серии 2CP
КОРПУС НАСОСА: чугун, патрубки с резьбой ISO 228/1.
РАБОЧИЕ КОЛЕСА НАСОСА: латунь, радиальное колесо центробежного типа.
ИСПОЛНЕНИЕ НАСОСА ПО ЗАКАЗУ
=> насос с рабочим колесом из технополимера (2CPm...X - 2CP...X)
=> специальное механическое уплотнение насоса
=> другое напряжение питания или частота 60 Гц
|
